以下是:河北廊坊u型螺旋输送机来图定制的图文介绍
河北廊坊螺旋输送机叶片与机壳间隙调整过程中，如何保证同轴度？保证同轴度的核心是：以螺旋轴两端轴承座为基准，通过“基准校准→精准测量→对称调整→反复复核”的流程，控制轴的径向跳动和机壳同心度。＃＃＃ 一、先明确同轴度合格标准- 螺旋轴径向跳动≤0.3mm/m（每米长度允许偏差不超过0.3mm）。- 螺旋轴与机壳的同心度偏差≤2mm，确保叶片四周与机壳间隙均匀（差值≤2mm）。- 轴承座安装面水平度≤0.2mm/m，避免底座倾斜导致轴偏移。＃＃＃ 二、核心控制步骤（按顺序执行）＃＃＃＃ 1. 基准定位：固定轴承座安装基准- 清理轴承座与底座的接触面，去除油污、杂物和锈蚀，保证贴合平整（无缝隙）。- 用水平仪校准轴承座安装面，通过加垫片调整，使两端轴承座的水平度一致（偏差≤0.2mm/m）。- 确保两端轴承座的中心连线与机壳中心line重合，可通过拉线法辅助定位（在机壳两端拉一条细线，对准机壳内壁中点，调整轴承座使轴中心与细线对齐）。＃＃＃＃ 2. 精准测量：实时监测同轴度偏差- 用百分表测量：将百分表吸附在机壳固定部位，探针垂直接触螺旋轴表面（靠近轴承座处和轴中段各设1个测量点）。- 手动缓慢转动螺旋轴（每转90°记录1次数值），全程记录百分表的与小读数，差值即为径向跳动值。- 长距离输送机（＞5m）需分段测量，每2-3m增设1个测量点，避免中段轴体偏移未被发现。＃＃＃＃ 3. 对称调整：避免单侧受力导致偏移- 调整轴承座时，必须按“对称、分步”原则操作：松开轴承座螺栓后，在底座或侧面加/减垫片时，两侧垫片厚度需一致（偏差≤0.1mm）。- 若百分表显示轴偏向左侧，需在轴承座左侧加垫片或右侧减垫片，调整量为径向跳动偏差的1/2，避免过度调整。- 调整过程中，同步用塞尺检查叶片与机壳的间隙，确保间隙均匀性与同轴度同步达标。＃＃＃＃ 4. 反复复核：锁定合格状态- 每调整1次轴承座，需手动转动螺旋轴，复测百分表数值，直至径向跳动≤0.3mm/m。- 紧固轴承座螺栓时，按对角线顺序分步拧紧（每步拧至半紧，全部半紧后再逐次拧紧），避免单侧紧固导致轴移位。- 螺栓锁紧后，再次转动轴体复测，确认同轴度无变化，再进行后续间隙微调。＃＃＃ 三、关键辅助措施- 工具校准：调整前检查百分表（确保精度≤0.01mm）、水平仪（精度≤0.02mm/m），避免工具误差影响测量。- 排除部件变形：若轴体本身弯曲（径向跳动超标且无法通过轴承座调整修正），需先校直或更换螺旋轴。- 机壳同步校准：调整轴的同时，用水平仪校验机壳水平度（≤0.5mm/m），机壳变形会间接影响同轴度，需同步校正。要不要我帮你整理一份＊＊同轴度校准操作记录表＊＊，明确测量点、标准值、实测值和调整措施，方便现场记录和追溯？
衡泰重工机械制造(廊坊市分公司)技术力量雄厚，拥有工程技术人员、技师等多方面专业人才，具有设计、安装、调试、维修及技术咨询的能力，是一家专业的生产销售 通风蝶阀实体企业。 创业之初，我们的决策层就本着“诚信为本”、“用户至上”为原则，公司每位员工努力贯彻“以质量求生存，以信誉求发展”的经营理念为己任。

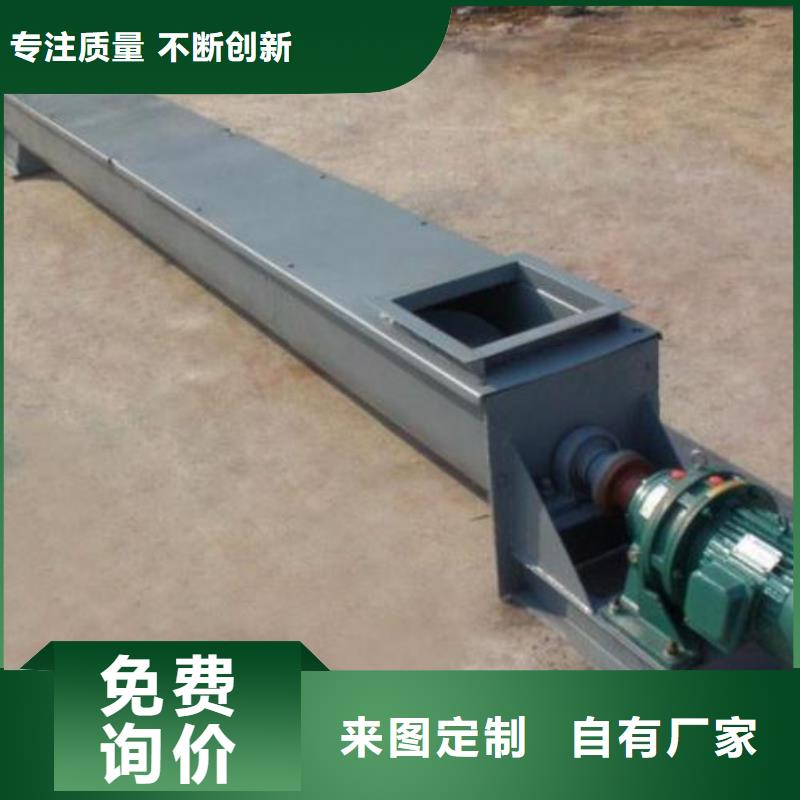

从河北廊坊U型螺旋输送机是一种开放式（或半封闭式）水平/倾斜输送设备，核心适配松散物料的连续输送，结构简单且维护便捷。＃＃＃ 核心结构特点- 机壳为U型槽体（敞开式或配盖板），材质多为碳钢或不锈钢，槽内装有螺旋叶片（实体/带式/桨叶式）。- 牵引与传动：螺旋叶片固定在传动轴上，两端配轴承座支撑，由电机＋减速机驱动轴体旋转输送物料。- 密封可选：敞开式便于投料和清理，封闭式（加盖板＋密封件）可防粉尘泄漏，适配环保要求高的场景。＃＃＃ 性能与适用场景- 输送特性：水平输送为主，倾斜输送角度≤30°（角度过大效率下降），输送量1-100m3/h，输送长度一般≤20m。- 适配物料：以粉状、粒状、小块状松散物料为主，如粮食、饲料、煤粉、砂石、化工颗粒等，不适用于高粘性、易结块物料（易堵塞）。- 典型应用：粮库输粮、饲料厂配料输送、建材厂砂石粉料输送、化工车间颗粒原料转运、污水处理厂污泥输送（需配桨叶式叶片）。＃＃＃ 核心优势- 结构简单，占地面积小，安装和移动便捷，适合中小型场地使用。- 操作维护成本低，叶片和机壳磨损后更换方便，日常只需定期润滑轴承。- 可多点进料或出料，适配多工序衔接的输送需求，灵活性高。- 制造成本低，相较于封闭式螺旋输送机，采购门槛更低。＃＃＃ 主要局限- 密封性能有限，敞开式易产生粉尘污染，不适用于有毒、易燃易爆或高湿度物料。- 输送距离和高度受限，长距离输送易出现物料回流、效率下降。- 对粘性物料耐受性差，叶片易挂料结块，需频繁清理。- 叶片磨损较快（尤其输送磨琢性物料），需定期检查更换。要不要我帮你整理一份＊＊U型螺旋输送机选型参数表＊＊，明确不同型号的输送量、适配物料、安装要求，方便你快速匹配需求？
河北廊坊螺旋输送机的填充系数并非固定值，核心与物料特性、设备参数、工况条件三大类因素直接相关，这些因素共同决定了填充系数的合理取值范围，具体如下：一、物料特性（核心影响因素）物料本身的物理属性直接限定填充系数的基础区间，是选择的核心依据：物料形态与流动性：粉状物料流动性好但易滑动，填充系数偏低（0.25~0.35）；粒状物料流动性适中，填充系数偏高（0.35~0.45）；小块状物料流动性差，填充系数需降低（0.2~0.3）。粘性与结块性：粘性越强（如酒糟、脱水污泥）或易结块（如受潮面粉），填充系数越低（0.15~0.25），避免物料粘连堵塞；无粘性物料可按常规区间取值。堆积密度与粒度：堆积密度大的物料（如砂石、矿石），填充系数宜偏低，减少设备负荷；粒度均匀的物料比粒度混杂的物料可适当提高填充系数（混杂物料易卡滞）。磨琢性：高磨琢性物料（如石英砂、再生骨料），填充系数需略低于常规值（降低 5％~10％），减少叶片与物料的磨损，避免阻力异常增大。二、设备结构与参数设备自身设计参数决定了填充系数的适配上限，避免超出设备承载能力：螺旋叶片类型：实体叶片密封性好，可承受较高填充系数（0.3~0.45）；带式 / 桨叶式叶片因结构空隙，填充系数需降低（0.2~0.35），防止物料泄漏或卡滞。螺旋直径与螺距：大直径螺旋（≥400mm）管内空间充足，填充系数可偏高；小直径螺旋（≤200mm）空间有限，填充系数宜偏低（避免堵塞）。螺距越大（S≈1.2D），填充系数可略高；螺距越小（S≈0.8D），填充系数需降低。转速：低转速（≤30r/min）时，物料离心力小、滑动少，填充系数可偏高；高转速（＞40r/min）时，物料易因离心力脱离叶片，填充系数需降低（10％~15％）。机壳类型：管型全封闭机壳密封性好，填充系数可按常规值；U 型敞开式机壳易扬尘或物料溢出，填充系数需低于管型机（降低 5％~10％）。三、工况运行条件实际使用场景的环境与输送要求，需对填充系数做针对性调整：输送方向：水平输送填充系数（按基础值）；倾斜输送（θ＞10°）时，物料受重力下滑，填充系数随角度增大而降低（θ＝40° 时降低 40％）；垂直输送填充系数（≤0.25），且仅适用于特定物料。输送距离：短距离（≤15m）物料滑动损耗小，填充系数可取上限；长距离（＞30m）损耗累积，填充系数需降低（10％~15％），避免阻力叠加导致过载。进料与出料方式：单点进料比多点进料的填充系数更稳定，可适当偏高；出料口狭窄或需定量出料时，填充系数需降低，防止出料不畅导致堆积。环境条件：潮湿环境中，物料易吸潮结块，填充系数需降低（10％~20％）；高温环境（＞200℃）下，物料流动性变化，填充系数需按实际测试微调。核心关联逻辑总结填充系数的本质是 “物料特性、设备承载、工况需求” 的平衡值 —— 物料流动性越好、设备空间越大、工况越平稳（水平短距离），填充系数可越高；反之，粘性强、设备空间小、工况复杂（倾斜长距离），填充系数需越低，避免堵塞、过载等问题。
